WHAT IS INDUCTOR


WHAT IS INDUCTOR








ইন্ডাকটর কি?

একটি ইন্ডাকটর হল একটি প্যাসিভ টাইপ বৈদ্যুতিক উপাদান যা তারের একটি কুণ্ডলী দ্বারা গঠিত যা তারের কুণ্ডলীর মধ্য দিয়ে প্রবাহিত কারেন্টের ফলে নিজের মধ্যে বা তার মূলের মধ্যে একটি চৌম্বক ক্ষেত্র প্ররোচিত করে চৌম্বকত্ব এবং বিদ্যুতের মধ্যে সম্পর্কের সুবিধা নেওয়ার জন্য ডিজাইন করা হয়েছে। অন্য কথায়, একটি ইন্ডাকটর হল একটি বৈদ্যুতিক যন্ত্র যা ইন্ডাকট্যান্স ধারণ করে।

ইন্ডাক্টর ওয়ার্কিং

ইন্ডাক্টর হল একটি বৈদ্যুতিক যন্ত্র যা চৌম্বক ক্ষেত্রের আকারে বৈদ্যুতিক শক্তি সঞ্চয় করার জন্য ব্যবহৃত হয়। এটি মূলে তারের ক্ষত দ্বারা নির্মিত হয়। কোরগুলি সিরামিক উপাদান, লোহা বা বায়ু দিয়ে তৈরি। কোর টরয়েডাল বা -আকৃতির হতে পারে। বৈদ্যুতিক প্রবাহ বহনকারী কয়েল কন্ডাক্টরের চারপাশে চৌম্বক ক্ষেত্রকে প্ররোচিত করে। কয়েলের মধ্যে কোর স্থাপন করা হলে চৌম্বক ক্ষেত্রের তীব্রতা বৃদ্ধি পায়। কোর চৌম্বকীয় প্রবাহে কম অনিচ্ছা পথ প্রদান করে। চৌম্বক ক্ষেত্র কুণ্ডলীতে ইএমএফকে প্ররোচিত করে যা কারেন্ট সৃষ্টি করে। এবং লেঞ্জের আইন অনুসারে, কারণগুলি সর্বদা প্রভাবের বিরোধিতা করে। এখানে, বর্তমান কারণ, এবং এটি ভোল্টেজের কারণে প্ররোচিত হয়। এইভাবে, EMF কারেন্টের পরিবর্তনের বিরোধিতা করে যা চৌম্বক ক্ষেত্রের পরিবর্তন করে। আবেশের কারণে যে কারেন্ট কমে যায় তাকে ইন্ডাকটিভ বিক্রিয়া বলে। কয়েলের ঘূর্ণনের সংখ্যা বৃদ্ধির সাথে সাথে প্রবর্তক বিক্রিয়া বৃদ্ধি পায়।

ইন্ডাক্টর নির্মাণ

একটি সূচনাকারীতে সাধারণত পরিবাহী উপাদানের একটি কুণ্ডলী থাকে, সাধারণত তামার তারের উত্তাপ, একটি কোরের চারপাশে মোড়ানো হয় প্লাস্টিকের (এয়ার-কোর ইন্ডাকটর তৈরি করতে) বা ফেরোম্যাগনেটিক উপাদানের; পরেরটিকে একটি "আয়রন কোর" ইন্ডাক্টর বলা হয়। ফেরোম্যাগনেটিক কোরের উচ্চ ব্যাপ্তিযোগ্যতা চৌম্বক ক্ষেত্রকে বৃদ্ধি করে এবং এটিকে ইন্ডাক্টরের সাথে ঘনিষ্ঠভাবে সীমাবদ্ধ করে, যার ফলে ইন্ডাকট্যান্স বৃদ্ধি পায়। একটি ইন্ডাক্টরের আবেশ একাধিক কারণের উপর অত্যন্ত নির্ভরযোগ্য, যেমন তারের বাঁকের সংখ্যা, বাঁকগুলির মধ্যে ব্যবধান। , মোড়ের স্তরের সংখ্যা, মূল উপাদানের ধরন, এর চৌম্বকীয় ব্যাপ্তিযোগ্যতা, আকার, আকৃতি ইত্যাদি।

ইন্ডাক্টর প্রতীক

সূচনাকারীকে আবেশের মান দ্বারা চিহ্নিত করা হয় যা কয়েলের ভিতরে ভোল্টেজ (EMF) এবং বর্তমান পরিবর্তনের অনুপাত। বর্ণমালা 'L' আবেশন প্রতিনিধিত্ব করার জন্য ব্যবহৃত হয় এবং এটি হেনরিতে পরিমাপ করা হয় যা আমেরিকান বিজ্ঞানী জোসেফ হেনরির নামে নামকরণ করা হয়। নীচের চিত্রটি সূচনাকারীর প্রতীকী উপস্থাপনা দেখায়। কয়েলের মধ্য দিয়ে প্রবাহিত বৈদ্যুতিক প্রবাহ এটির চারপাশে চৌম্বক ক্ষেত্র তৈরি করে। একটি প্রদত্ত কারেন্ট I দ্বারা উত্পন্ন চৌম্বকীয় প্রবাহ সংযোগ Φ সার্কিটের জ্যামিতিক আকৃতির উপর নির্ভর করে। তাদের অনুপাত আবেশন L সংজ্ঞায়িত করে যদি একটি আবেশকের মধ্য দিয়ে কারেন্ট প্রবাহ প্রতি সেকেন্ডে এক অ্যাম্পিয়ার হারে পরিবর্তিত হয় এবং কয়েলের ভিতরে 1V EMF উৎপন্ন হয়, তাহলে ইন্ডাকট্যান্সের মান হবে 1 হেনরি। সার্কিটের আবেশ নির্ভর করে বর্তমান পথ এবং চৌম্বকীয় গতির উপর। কাছাকাছি উপাদানের ব্যাপ্তিযোগ্যতা। চৌম্বকীয় ব্যাপ্তিযোগ্যতা উপাদানটির চৌম্বক ক্ষেত্র গঠনের ক্ষমতা দেখায়।

মনে রাখবেন যে ইলেকট্রনিক্সে হেনরির মান সহ সূচনাকারী খুব কমই ব্যবহৃত হয় কারণ এটি প্রয়োগের ক্ষেত্রে খুব উচ্চ মান। সাধারণত, মিলি হেনরি, মাইক্রো হেনরি, বা ন্যানো হেনরির মতো অনেক কম মান ব্যবহার করা হয় বেশিরভাগ অ্যাপ্লিকেশনে।



ইন্ডাক্টর ডায়াগ্রাম

একটি সাধারণ, স্ট্যান্ডার্ড ইন্ডাক্টর নির্মাণ এবং কার্যকারী ডায়াগ্রাম একটি মূল উপাদান জুড়ে শক্তভাবে মোড়ানো একটি তামার তার হিসাবে প্রদর্শিত হতে পারে। নীচের ছবিতে, তামার তারটি একটি মূল উপাদান জুড়ে ঘনিষ্ঠভাবে মোড়ানো হয়, এটি একটি দ্বি-টার্মিনাল প্যাসিভ ইনডাক্টর তৈরি করে।








কেন একটি ইন্ডাক্টর ডিসির পরিবর্তে এসি ব্লক করে?

এর উত্তর দেওয়ার জন্য, একজনকে লেনজ আইন বুঝতে হবে। লেনজ আইন অনুসারে, চৌম্বক ক্ষেত্রের পরিবর্তনের কারণে একটি পরিবাহীতে প্রবাহিত কারেন্টের দিকটি এমন যে এটি একটি চৌম্বক ক্ষেত্র তৈরি করে যা এটি তৈরি করা পরিবর্তনের বিরোধিতা করে।

সুতরাং, দুটি ধরণের অ্যাপ্লিকেশন রয়েছে। প্রথমটি হল ইন্ডাক্টর জুড়ে ডিসি লাগানো এবং অন্যটি হল ইন্ডাক্টর জুড়ে এসি প্রয়োগ করা। যখন অল্টারনেটিং কারেন্ট প্রবর্তক জুড়ে প্রয়োগ করা হয়, তখন AC কারেন্ট প্রবাহকে পরিবর্তন করে যা প্রতিক্রিয়াশীলতা বাড়িয়ে ইন্ডাক্টর দ্বারা বিরোধিতা করা হয়। AC এর ফ্রিকোয়েন্সি যত বেশি হবে, কারেন্ট পরিবর্তনের হার তত বেশি হবে এবং ইন্ডাক্টর থেকে ব্লকিং প্রভাব তত বেশি হবে।কিন্তু, DC যখন ইন্ডাক্টরের মাধ্যমে প্রয়োগ করা হয়, তখন ইন্ডাক্টর খুব কম প্রতিরোধের কাছাকাছি শর্ট সার্কিট হিসাবে কাজ করে। একটি স্থির-স্থিতি DC প্রবাহে, বর্তমান পরিবর্তনের হার শূন্য যা আরও di/dt শূন্য করে। সুতরাং, সেখানে কোন ভোল্টেজ প্রবর্তিত হয় না এবং ইন্ডাক্টর ডিসি প্রবাহের বিরোধিতা করে না।





ইন্ডাক্টর অ্যাপ্লিকেশন

ইন্ডাক্টর অ্যাপ্লিকেশনের বিস্তৃত এলাকায় ব্যবহৃত হয় যা নিম্নরূপ:



টিউনিং সার্কিট

ইন্ডাক্টরগুলির সাহায্যে, টিউনিং সার্কিটগুলি পছন্দসই ফ্রিকোয়েন্সি নির্বাচন করতে পারে। ইন্ডাক্টরের সাথে ক্যাপাসিটর টাইপ বিভিন্ন ইলেকট্রনিক ডিভাইসে ব্যবহৃত হয় যেমন রেডিও টিউনিং সার্কিট, ফ্রিকোয়েন্সি পরিবর্তন করার জন্য একটি টেলিভিশন এবং ফ্রিকোয়েন্সির একাধিক চ্যানেলের মধ্যে নির্বাচন করতে সাহায্য করে।

ইন্ডাকটিভ সেন্সর

ইন্ডাকটিভ প্রক্সিমিটি সেন্সরগুলি অপারেশনে খুব নির্ভরযোগ্য এবং একটি যোগাযোগহীন সেন্সর। ইন্ডাকট্যান্স হল এর পিছনে মূল নীতি যেখানে কয়েলের চৌম্বক ক্ষেত্র বৈদ্যুতিক প্রবাহের বিরোধিতা করবে। প্রক্সিমিটি সেন্সর মেকানিজম ট্র্যাফিক লাইটে ট্র্যাফিক ঘনত্ব সনাক্ত করতে ব্যবহৃত হয়।

এনার্জি স্টোরেজ ডিভাইস

ইন্ডাক্টরগুলি অল্প সময়ের জন্য শক্তি সঞ্চয় করতে পারে কারণ বিদ্যুৎ সরবরাহ সরানো হলে চৌম্বক ক্ষেত্র হিসাবে যে শক্তি সঞ্চয় করা হচ্ছে তা চলে যাবে। ইন্ডাক্টরগুলির ব্যবহার কম্পিউটার সার্কিটে দেখা যায় যেখানে পাওয়ার সাপ্লাই স্যুইচ করা যায়।

ইন্ডাকশন মোটরস

ইন্ডাকশন মোটরগুলিতে, বিকল্প কারেন্টের কারণে উত্পাদিত চৌম্বক ক্ষেত্রের উপস্থিতির কারণে মোটরের শ্যাফ্ট ঘুরবে। উৎস থেকে বিদ্যুৎ সরবরাহের ফ্রিকোয়েন্সি অনুযায়ী মোটরের গতি নির্ধারণ করা যেতে পারে। মোটরের গতিতে ইন্ডাক্টর ব্যবহার করে নিয়ন্ত্রণ করা যায়।

ট্রান্সফরমার

একটি শেয়ার্ড ম্যাগনেটিক ফিল্ড সহ একাধিক ইন্ডাক্টরের সংমিশ্রণ একটি ট্রান্সফরমারে ডিজাইন করা যেতে পারে। ট্রান্সফরমারের অন্যতম প্রধান ব্যবহার পাওয়ার ট্রান্সমিশন সিস্টেমে দেখা যায়। এগুলি স্টেপ-ডাউন বা স্টেপ-আপ ট্রান্সফরমার হিসাবে পাওয়ার ট্রান্সমিশন হ্রাস বা বৃদ্ধিতে ব্যবহৃত হয়।

ইন্ডাকটিভ ফিল্টার

ইন্ডাক্টরগুলি যখন ক্যাপাসিটরের সাথে মিলিত হয় তখন ফিল্টার হিসাবে ব্যবহার করা হবে। সার্কিটে প্রবেশ করার সময় ইনপুট সিগন্যালের ফ্রিকোয়েন্সি এই ফিল্টারগুলির ব্যবহার দ্বারা সীমিত। সরবরাহের ফ্রিকোয়েন্সি বৃদ্ধির সাথে সাথে সূচনাকারীর প্রতিবন্ধকতা বৃদ্ধি পায়।

চোকস

আমরা জানি যে যখন এসি ইন্ডাক্টরের মধ্য দিয়ে প্রবাহিত হয়, তখন এটি বিপরীত দিকে একটি কারেন্ট প্রবাহ তৈরি করবে। এর ফলে ইন্ডাক্টর এসি প্রবাহকে দমবন্ধ করে এবং ডিসি পাস করে। এই প্রক্রিয়াটি শক্তির উত্সে ব্যবহৃত হয় যেখানে এসি সরবরাহকে ডিসিতে রূপান্তরিত করা হয়।



ফেরাইট জপমালা

আমরা কম্পিউটারের যন্ত্রাংশে এবং মোবাইলের চার্জিং ক্যাবলে ফেরাইট পুঁতি ব্যবহার করতে দেখেছি। ফেরাইট পুঁতিতে ব্যবহৃত ইন্ডাক্টরগুলি রেডিও ইন্টারফেসের ফ্রিকোয়েন্সি কমাতে সাহায্য করে যা তারের তৈরি করে।

রিলে

রিলে একটি বৈদ্যুতিক সুইচ হিসাবে আচরণ করে। সুইচটিতে একটি ইন্ডাক্টর কয়েল ব্যবহারের ফলে, যেখানেই সুইচটি এসির প্রবাহের সংস্পর্শে আসে সেখানে একটি চৌম্বক ক্ষেত্র তৈরি হয়।



ইন্ডাক্টরের প্রকারভেদ

ইন্ডাক্টর দুটি প্রকারে বিভক্ত।



1. এয়ার কোর্ড ইন্ডাক্টর (নন-ফেরাইট উপাদানের উপর ক্ষত)যে ইন্ডাক্টরটিতে হয় কোর সম্পূর্ণ অনুপস্থিত থাকে বা সিরামিক উপাদান কোর তৈরির জন্য ব্যবহার করা হয় এই ধরনের ইন্ডাক্টরকে এয়ার-কোরড ইনডাক্টর বলা হয়। সিরামিক উপাদানের প্রসারণের খুব কম তাপীয় গুণাঙ্ক রয়েছে। সম্প্রসারণের নিম্ন তাপ সহগ মানে তাপমাত্রা বৃদ্ধির সাথেও উপাদানের আকৃতি একই থাকে। সিরামিক উপাদান কোন চৌম্বক বৈশিষ্ট্য আছে. সিরামিক উপাদানের কারণে ইন্ডাক্টরের ব্যাপ্তিযোগ্যতা একই থাকে।এয়ার কোর-ইনডাক্টরে, কোরের একমাত্র কাজ হল কয়েলকে একটি নির্দিষ্ট আকৃতি দেওয়া। এয়ার কোরড স্ট্রাকচারের অনেক সুবিধা রয়েছে যেমন তারা মূল ক্ষয়ক্ষতি কমায় এবং মানের ফ্যাক্টর বাড়ায়। এয়ার কোরড ইন্ডাক্টর উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেখানে কম আবেশের প্রয়োজন হয়।

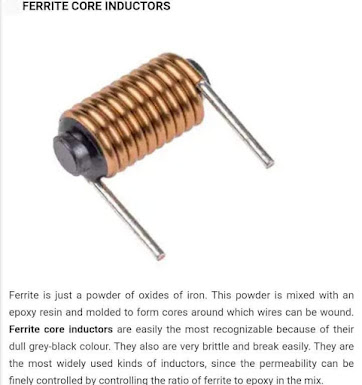

2. আয়রন কোর ইন্ডাক্টর (ফেরাইট কোরের উপর ক্ষত) – এটি একটি নির্দিষ্ট মানের ইন্ডাক্টর যাতে কয়েলের মধ্যে লোহার কোর রাখা হয়। রিপল ভোল্টেজকে মসৃণ করার জন্য ফিল্টার সার্কিটে আয়রন-কোরড ইনডাক্টর ব্যবহার করা হয়, এটি ফ্লুরোসেন্ট টিউব লাইটে, ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই এবং ইনভার্টার সিস্টেম ইত্যাদিতে চোক হিসাবেও ব্যবহৃত হয়।



ইন্ডাক্টর কিভাবে কাজ করে?

ইন্ডাক্টর হল একটি বৈদ্যুতিক যন্ত্র যা চৌম্বক ক্ষেত্রের আকারে বৈদ্যুতিক শক্তি সঞ্চয় করার জন্য ব্যবহৃত হয়। এটি মূলে তারের ক্ষত দ্বারা নির্মিত হয়। কোরগুলি সিরামিক উপাদান, লোহা বা বায়ু দ্বারা তৈরি করা হয়। কোর টরয়েডাল বা -আকৃতির হতে পারে।বৈদ্যুতিক প্রবাহ বহনকারী কয়েল কন্ডাক্টরের চারপাশে চৌম্বক ক্ষেত্রকে প্ররোচিত করে। কয়েলের মধ্যে কোর স্থাপন করা হলে চৌম্বক ক্ষেত্রের তীব্রতা বৃদ্ধি পায়। কোর চৌম্বকীয় প্রবাহে কম অনিচ্ছা পথ প্রদান করে। চৌম্বক ক্ষেত্র কুণ্ডলীতে ইএমএফকে প্ররোচিত করে যা কারেন্ট সৃষ্টি করে। এবং লেঞ্জের আইন অনুসারে, কারণগুলি সর্বদা প্রভাবের বিরোধিতা করে। এখানে, কারেন্ট হল কারণ, এবং এটি ভোল্টেজের কারণে প্ররোচিত হয়। এইভাবে, EMF কারেন্টের পরিবর্তনের বিরোধিতা করে যা চৌম্বক ক্ষেত্রের পরিবর্তন করে। আবেশের কারণে যে কারেন্ট কমে যায় তাকে ইন্ডাকটিভ বিক্রিয়া বলে। কয়েলের ঘূর্ণনের সংখ্যা বৃদ্ধির সাথে সাথে প্রবর্তক বিক্রিয়া বৃদ্ধি পায়।
